CHARALTERYSTYKA:
•Wyświetlacz: LCD 3,5 cyfry (maksymalne wskazanie 1999)
•Wskaźnik wyczerpania baterii
•Próbkowanie: 4 razy / s
•Środowisko pracy: 0ºC...50ºC, wilgotność względna<70%
•Warunki przechowywania -20ºC...60ºC, wilgotność względna 0+80% (bez baterii)
•Automatyczne wyłączanie: po 10 sekundach bezczynności
•Pobór prądu w trybie oczekiwania: <5μA
•Zasilanie: 9V (NEDA 1604, IEC 6F22 006P)
•Żywotność baterii: 9 godzin
•Wymiary: 148 x 105 x 42 (mm)
•Masa: 157 g z bateriami

CHARAKTERYSTYKA TECHNICZNA WSKAŹNIKA LASEROWEGO:
•Kategoria bezpieczeństwa: 2
•Długość fali: światło czerwone 630 - 670 mm
•Zasięg: 0.6... 15m
•Moc: 1mW, klasa 2

CHARAKTERYSTYKA ELEKTRYCZNA:
•Zakres pomiarowy: -30ºC...550ºC (-22ºF...1022øF)
•Rozdzielczość wyświetlacza: 0.5ºC/1ºC (automatyczna), 1ºF
•Dokładność:
±(2ºC/4ºF) w zakresie -30ºC...100ºC (-22ºF... 212ºF);
±(2% wskazana) w zakresie 101ºC...550ºC (213ºF...1022ºF)
•Współczynnik temperatury: zmiana dokładności pomiaru na 1ºC(ºF) temperatury otoczenia poniżej 18ºC (64.4ºF) lub powyżej 28ºC (82.4ºF):± 0.2% wskazania lub
± 0.2ºC / 0.36ºF (co większe)
•Czas odpowiedzi: 0.25 s
•Spektrum: 6...14μm
•Emisyjność (Eps): 0.95
•Czujnik pomiarowy: stos termoelektryczny
•Soczewka optyczna: soczewka Fresnela
•Wskaźnik: jednowiązkowy wskaźnik laserowy<1mW(klasa 2)
•Pole pomiarowe: ø 100 mm w odległości 1000 mm (ø3.9” na 39.0”)

SKŁAD ZESTAWU:
•refraktometr
•2 pipety
•wkrętak do kalibracji przyrządu

1 - Pryzmat
2 - Pokrywa
3 - Śruba kalibracji
4 - Korpus
5 - Okular wyposażony w pierścień regulacji ostrości

A - Skala temp. zamarzania płynu chłodniczego wyskalowana w ºC w zakresie od 0 do -50ºC z dokładnością 5ºC. Posiada dwie skale z lewej dla płynów opartych na propylenie oraz z prawej strony dla płynów opartych na etylenie głównie stosowanych w Europie.
B - Skala temp. zamarzania płynu do spryskiwaczy wyskalowana w ºC od 0 do -40ºC z dokładnością 10ºC
C - Skala gęstości elektrolitu wyskalowana w kilogramach na litr (kg/l) w zakresie od 1.1 do 1.4 kg/l z dokładnością 0.01 kg/l
4 - Linia światła / cienia wskazująca odczyt

KALIBRACJA
Przyrząd wyskalowany jest do pomiarów w temp.20ºC. Pomiary można wykonywać w zakresie od 10ºC do +30ºC, jednak konieczna jest kalibracja przyrządu jeżeli temperatura pomiaru różna jest od 20ºC. W celu kalibracji nabrać pipetą destylowanej wody i nanieść kroplę na pryzmat (1) i opuścić pokrywę przyrządu (2).
Za pomocą dłączonego do zestawu wkrętaka regulować śrubę kalibracji (3) aż do pokrycia się linii światła / cienia z linią wody (WATERLINE).

PRZEBIEG POMIARU
1- Skierować przyrząd w stronę jasnego światła i obracając okularem (5) ustawić ostrość.
2- Za pomocą dołączonych do zestawu pipet pobrać niewielką ilość mierzonego płynu i umieścić jedną lub dwie krople na pryzmacie (1), opuścić pokrywę (2)
i lekko docisnąć.
3 - Na skali pojawi się linia światła / cienia, która będzie wskazywała temp. zamarzania lub gęstość w zależności od użytego płynu.
4 - Po dokonaniu odczytu należy dokładnie oczyścić pryzmat za pomocą dołączonej do zestawu bawełnianej szmatki.

UWAGA!
•Kalibracja i pomiary powinny być przeprowadzone w tej samej temperaturze. Jeśli temperatura gwałtownie się zmienia należy dokonywać raz na 30 minut.
•Po dokonaniu pomiaru nie należy czyścić pryzmatu wodą ze względu na możliwość zalania wewnętrznej optyki przyrządu.
•Ostrożnie obchodzić się z przyrządem. Unikać zadrapań na pryzmacie. Przchowywać w suchych warunkach dzięki czemu nie dochodzi do zamglenia optyki. Unikać wstrząsów podczas transportu.
•Zachować szczególną ostrożność podczas pomiaru gęstości elektrolitu. Kwas akumulatorowy jest substancją żrącą. Zawsze należy używać pipet i nie dopuszczać do kontaktu kwasu z oczami i skórą!

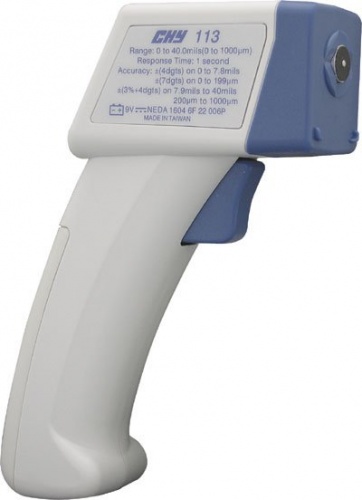

KALIBRACJA: Do miernika dodawana jest płytka i listek z danej grubości do sprawdzania prawidłowoúci pomiaru i do ewentualnej kalibracji. Posiada możliwość kalibracji w każdej chwili. Urządzenie kalibruje się bardzo łatwo w kilku krokach. Ze wzglÍdu na to urządzenie cały czas działa z taką samą dokładnością w przeciwieństwie do innych mierników i jako jedyny daje pewny wynik.

ERGONOMIA: Miernik jest w formie pistoletu dzięki czemu idealnie pasujÍ do ręki użytkownika. Stopa z miękkiego tworzywa pozwala na dokładne przyłożenie urządzenia do testowanej powierzchni. Łatwo dokonac pomiaru i każdy intuicyjnie potrafi obsłużyc. Miernik posiada bardzo wyraźny ekran LCD z podświetleniem.

BADANE MATERIAŁY: Materiały ferromagnetyczne.Dokładnośc: +/- 1%. Bardzo dokładny pomiar, który pozwala określic grubość powłoki lakierniczej w mikronach
lub w mills’ach. Dzięki temu sprawdzając samochód można określic jak bardzo być uszkodzony, a także pozwala ocenić jakość napraw wykonanych na danym elemencie karoserii.

ZASTOSOWANIE:
•do lokalizacji nieprawidłowych drgań lub wycieków płynów (zawory, pierścienie, uszczelki, itd.)

DODATKOWE INFORMACJE:
•końcówka stożkowa
